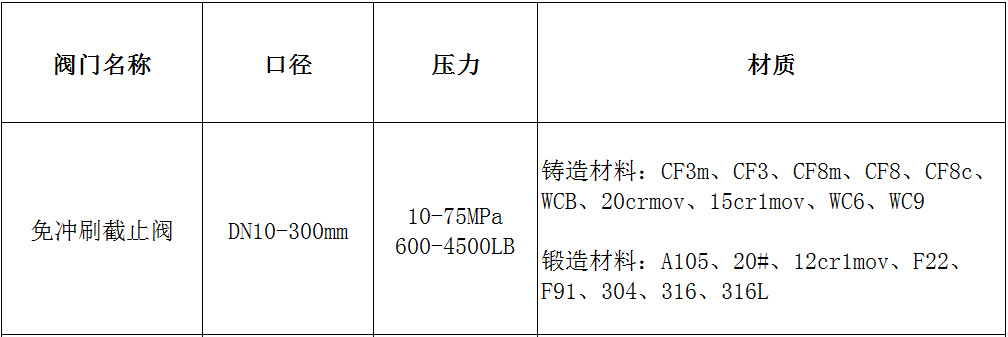

以上為壓力和口徑尺寸，壓力和口徑的尺寸按照標準設計或按用戶要求

鍛造、鑄造材料可按用戶需要提供，閥體和內件材料的選擇按照壓力和溫度的使用條件確定

SHZKJ68Y系列截止閥使用說明

一、用途

    主要安裝在水、汽管道上作為啟閉裝置（如汽機、鍋爐疏放水、鍋爐定期排污門、減溫水總門等），在火電廠的疏放水系統中，目前大都采用國內的普通閥門或進口閥門，由于此類閥門結構的原因，閥芯和閥座長時間受到高溫、高壓流體的沖蝕，磨損極快，使閥門關閉不嚴，從而造成疏放水系統閥門的內漏問題。鑒于此我公司開發出能夠解決內漏問題的專用閥門—免沖刷截止閥。

本實用新型免沖刷截止閥采用高進低出式結構。閥門關閉過程中，輔助密封面先關閉，減壓節流，并阻斷臟物進入主密封面區域，再利用節流后的少量介質吹掃主密封面的環形空間，帶走輔助密封面關閉前進來的雜物，使密封面得到自清潔，有效避免了雜質留在密封面上。閥門關閉不嚴或壓傷密封面的問題得以解決同時也避免了高速介質對主密封面的沖刷，徹底解決了內漏問題。

二、結構簡述

1.高壓介質進入閥門，先在免沖刷裝置中充分降壓釋放壓能和噪音,然后在閥籠中進行二次降壓，這樣流體不會沖蝕閥芯和閥座的密封面，從而起到免沖刷的作用。通過閥瓣上下移動，可以任意調節閥門的流量，具有可調性。

2.耐高溫、高壓和耐沖蝕的性能主要零件均選用優質不銹鋼制造，閥芯和閥座的密封部位均采用堆焊司太立硬質合金的特殊加工工藝，密封面堆焊層不低于2.5mm。

3.閥瓣和閥籠之間接觸而不產生摩擦力,閥籠直向定位,使得閥門關閉嚴密無泄漏，開啟靈活無卡滯等優點。

4.介質流向為高進低出，安裝時保證介質流向與閥體上流向箭頭一致，切勿裝反。

5.閥桿表面經抗蝕性氮化處理,剛性、耐磨、抗擦傷性能好。

6.填料為柔性石墨，內加鎳絲, 柔軟耐磨,不會刮傷閥桿。

7.此閥門可以長期使用，只需在管道上面更換損壞內件即可（包括閥座、閥瓣、閥桿、閥籠、填料等）。

8.閥門可安裝在管道上的任何位置，同時根據介質的溫度選擇碳鋼或合金鋼的閥門。
