一、 用途及性能規范

泵保護閥（也稱最小流量閥、自動控制閥、自動再循環閥、自動回流閥），是用于防止離心泵在低于負荷運行時，由于過熱、嚴重噪聲、不穩定和氣蝕而引起的損壞。只要泵的流量低于一定數值，閥的旁路回流口就會自動的打開，以此來保證液泵所必需的最小流量。

二、 工作原理

泵保護閥是連接在泵的出口位置，和止回閥一樣，靠介質的推力打開閥瓣，在主通道壓力不變的情況下，主通道的流量不同，閥瓣的開度不同，主閥瓣將確定在某一個位置上，主路的閥瓣通過一個杠桿，將主閥瓣的動作傳遞給旁路，來實現旁路的自

三、 優點

泵保護閥（也稱最小流量閥、自動控制閥、自動再循環閥、自動回流閥、空排止回閥）,是多種功能集于一體的閥門。

具有以下顯著優勢：

1、自動再循環閥為自力式控制閥，杠桿的作用，會自動根據流量調整旁路開度（系統的流量調節），完全機械結構，依靠流量控制閥門，不需要額外的能源。

2、旁路流量可自動調節控制，閥門整體運行具有高經濟性。

3、主通道和旁路均帶有止回閥的作用。

4、三通T型結構，適宜于再循環管線。

5、旁路不需要連續的流量，減少耗能。

6、多功能集于一體，減少設計工作量。

7、在前期產品采購、安裝調試、以及后期的維護方面，具有顯著的成本優勢，減少安裝和維護成本，總體費用比傳統的控制閥系統低。

8、降低故障發生的可能性，將高速流體造成故障的可能性減到最小，沒有氣蝕問題和電氣接線費用。

9、低流量工況下仍然可以保證泵的穩定工作。

10、泵的保護僅僅只需一個閥，不需要其他額外的組件，因不受故障影響，主通道與旁路成為一個整體，容易維護。

四、 自動再循環閥的杠桿原理

當主閥瓣打開時，閥瓣帶動杠桿動作，杠桿力使旁路關閉。當主管道的流量減小，打不開主閥瓣時，主閥瓣會回到密封位置，使主通道關閉，閥瓣再一次帶動杠桿動作，旁路打開，水從旁路流向儲水罐，儲水罐在壓力的作用下，水流到泵的進口，進行再循環動作，起到保護泵的作用。

五、 設計規范

1. 設計與制造標準：ASME B16.34  JB/T3595  GB/T12235;

2. 結構長度標準：ASME B16.10  GB/T12221或按用戶要求。

3. 法蘭端標準：ASME B16.5  GB/T9112  JB/T79 GB/T20592或按用戶提供。

4. 試驗與檢驗標準：API598 JB/T3595  JB/T9092

5. 壓力溫度等級：ASME B16.34  JB/T3595 GB/T12224

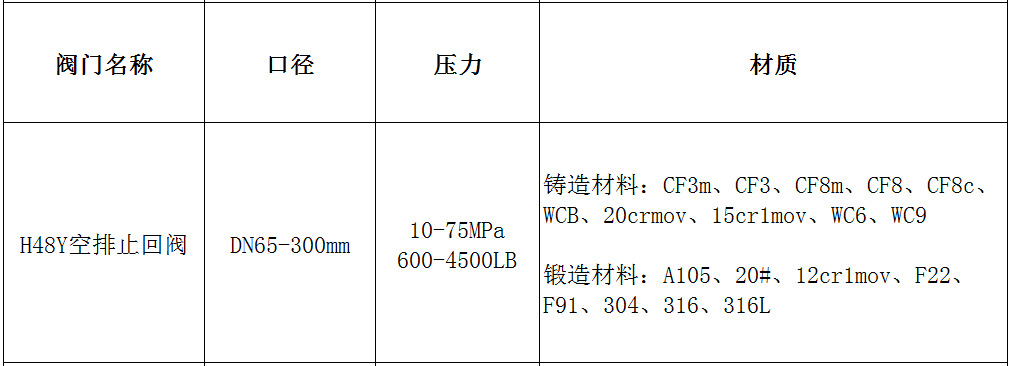

以上為壓力和口徑尺寸，壓力和口徑的尺寸按照標準設計或按用戶要求

鍛造、鑄造材料可按用戶需要提供，閥體和內件材料的選擇按照壓力和溫度的使用條件確定。

六、安裝

   自動再循環閥安裝在泵的出口，應盡可能的安裝在被保護的離心泵附近，泵的出口與閥的入口之間的距離，應不超過1.5米，以防止由液體的脈動引起的低頻水擊。流通方向由下至上。（優先考慮垂直安裝，也可水平安裝）

七、維護、保養和使用注意事項

1、閥門應存放在干燥、通風的室內，閥門兩端應堵塞。

2、長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防止密封面的損壞。

3、安裝前應仔細核對閥門標志是否與使用要求相符。

4、安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。

5、閥門使用后應定期檢查，檢查主管道密封面以及旁通密封面。若損壞失效，應及時修理或更換。

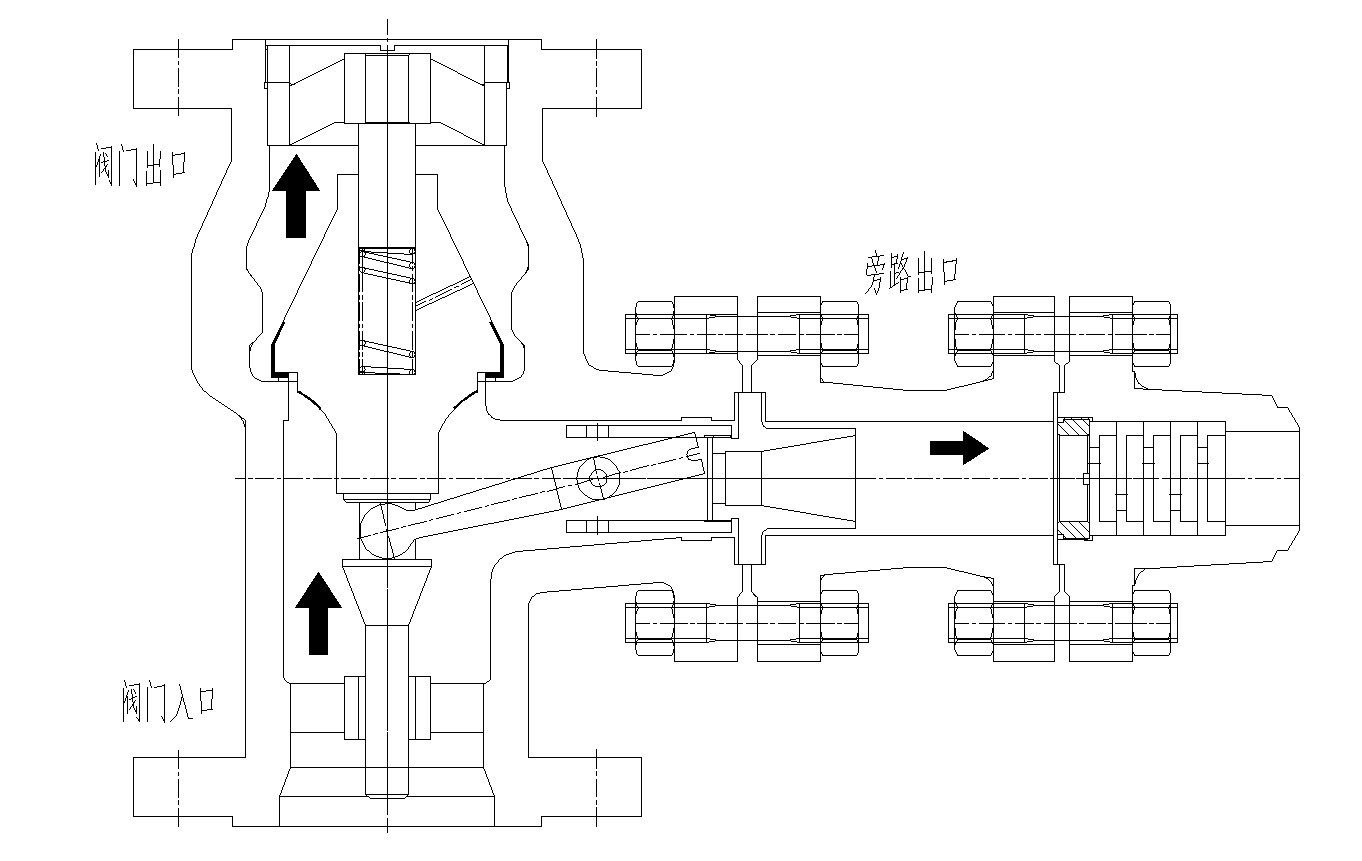

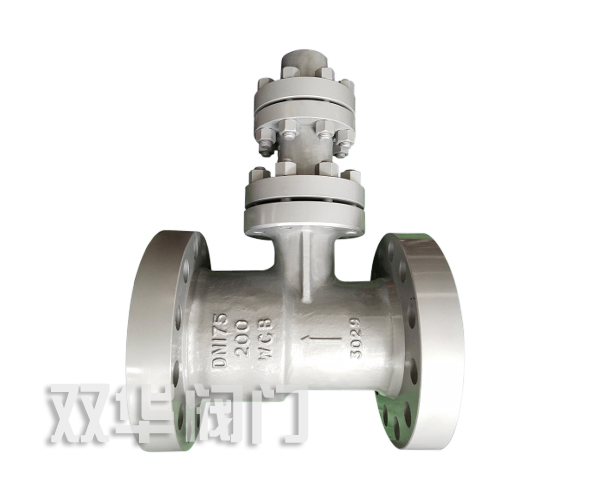

八、主要外形結構
